灰鬥加熱器的電流計算和加熱闆選擇

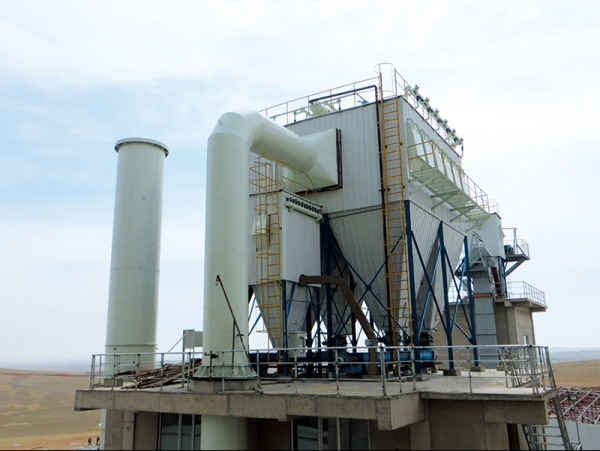

我司煤磨除塵設備灰鬥加熱器常用的是3×1KW的加熱闆，在設計時需要考慮采用Y型接線方式還是三角型接線方式，而且需要計算每相的電流大小來确定電氣材料的選型。

根據平時的實踐，我對兩種接線方式的電流計算作個總結。

1.Y型

當采用Y型接線時，U、V兩相間的線電壓為380v，考慮到三相電之間的相位關系，即實際加載在每相加熱管上的相電壓為380/√3=219.39v。繼而，流過加熱管的實際相電流I=P/U=1000/219.39=4.558A。

2.三角形

當采用三角形接線時，每根加熱管上的相電壓其實是兩相間的線電壓，大小為380v。所以流過加熱管的實際相電流I=P/U=1000/380=2.632A。繼而在三角形各端角流入接觸器和斷路器的電流大小為√3×I= 4.558A。

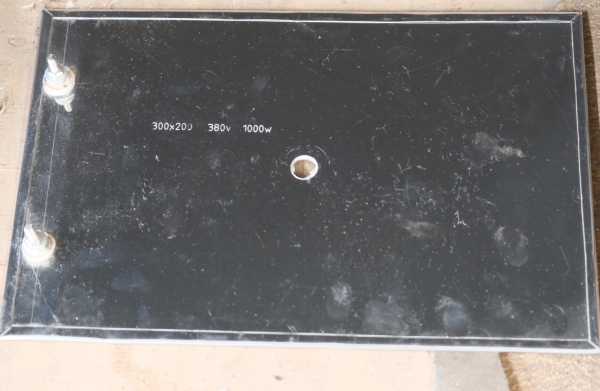

3.加熱闆的選擇

通過計算可以看出，當加熱器功率一定時，Y型接法和三角形接法流入接觸器和斷路器每相的電流大小是一樣的。但是要注意兩種接線方式加熱闆的選擇，采用Y型接法時的需要選擇加熱闆的額定電壓是220v，采用三角形接法時需要選擇加熱闆的額定電壓是380v。

最後，對于經驗豐富的電氣人員來說，有一個更加方便的計算口訣，即總功率的1.5倍為每一相的線電流，3×1KW=3KW，3×1.5=4.5A。
