燒結煙氣CO治理

一、簡介

随着大氣污染防治工作的不斷深入，環境空氣質量不斷好(hǎo)轉，國家對一氧化碳（CO）的排放要求也随之提高。自2018年以來，河北、山西多地發布關于鋼鐵行業一氧化碳排放的治理要求。CO治理與管控内容主要包括三部分：一氧化碳回收治理設施、安裝一氧化碳在線監測系統，把一氧化碳控制納入日常考核。開展鋼鐵行業一氧化碳綜合治理，有效控制一氧化碳排放，對持續改善大氣環境質量非常重要。

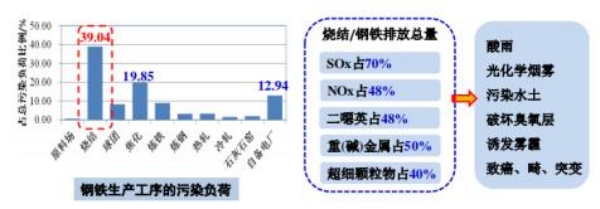

而鋼廠燒結工序能耗約占整個鋼鐵工業能耗的15%以上；污染物排放量約占整個鋼鐵工業的40%左右。

燒結的節能減排對鋼鐵工業的可持續發展具有重要意義。近年來，燒結工序的環冷機餘熱回收技術、燒結煙氣循環技術、豎式冷卻爐的餘熱回收技術等持續進步。在減排方面，燒結機機頭煙氣脫硫技術已日趨成熟，煙氣中NOx的脫除處理技術得到迅速發展。在降低煙氣中CO和二噁英的減排方面出現了燒結機料面噴蒸汽的技術等。

整體來看，燒結工序的節能減排工作雖取得長足進步，但結果并不能使人滿意。主要表現在如下幾個方面：1.燒結工序餘熱回收率低，整體回收利用率不足30%；2.近期快速發展的燒結煙氣脫硫脫硝技術造成能源和成本的急劇增加；3.目前燒結煙氣中CO的治理基本是一空白，作為能源白白浪費，作為污染物沒有得到有效治理。

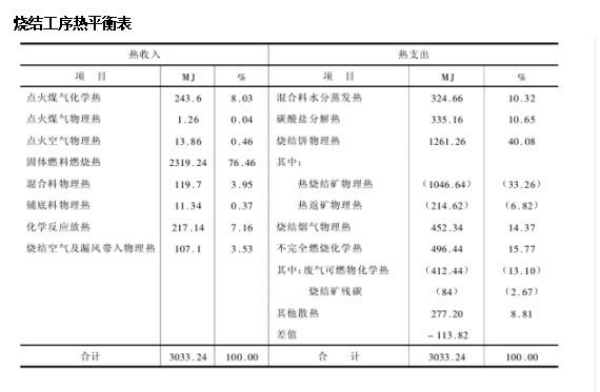

從燒結工序熱平衡表可以看出，燒結工序理論上可以回收利用的熱量主要有以下幾個方面：1.燒結餅的顯熱，約占總能量的35%；2.燒結煙氣的顯熱，約占總能量的15%；3.燒結煙氣中的不完全燃燒的化學熱，約占總能量的15%。

目前隻有部分燒結廠對燒結餅的部分顯熱能夠回收利用，但總體回收利用率較低。剩餘的熱量仍然以各種形式排放到大氣中。

造成目前這種尴尬的局面的主要原因是：1.燒結煙氣溫度在130-150℃，目前餘熱回收技術對其回收價值不大，況且目前脫硫脫硝技術基本以該溫度設計，如果對其回收将造成脫硫脫硝效率下降；2.燒結煙氣中雖然含有大量CO，但在煙氣中的濃度隻有5000-15000mg/m³，在如此低的濃度下使其轉化成CO₂并釋放出其攜帶的化學熱難度很大；3.燒結餅顯熱的回收技術對顯熱的回收利用率低。

如果我們能夠使煙氣中的CO攜帶的化學熱得到釋放，通過優化工藝設計，對以上三種熱量疊加回收，其餘熱回收效率将會大幅度提高。

針對一氧化碳治理，采用催化燃燒技術，将煙氣中的一氧化碳在催化劑表面進行完全氧化反應，是目前各大高等院校及科研院所研究的方向。該技術具有起燃溫度低、燃燒完全、出口一氧化碳濃度低的優點。此外，在催化過程中釋放大量反應熱，可代替熱風爐提供SCR脫硝催化所需的熱能和溫度，減少企業的能源消耗。

二、技術原理

燒結煙氣主要成分為：N₂、O₂、CO₂、CO，煙氣中CO濃度為6000～10000mg/Nm³。CO在催化劑的作用下，實現低溫條件下将CO氧化為CO₂，同時反應釋放大量熱能。反應産生的熱能通過換熱器提供給脫硫淨化後的煙氣，實現了脫硫煙氣升溫，達到脫硝SCR反應所需的溫度，不再需要熱風爐補熱，降低了能源消耗。

三、催化氧化原理

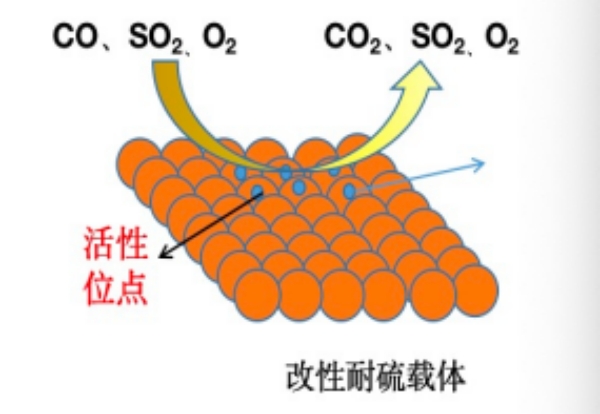

CO在催化劑作用下，CO分子吸附在催化劑金屬氧化物表面發生催化反應，被氧化為CO₂，并釋放出大量熱能。催化劑産生氧空位被還原，再被解離吸附的氧補充氧缺位而重新氧化，得以再生。

CO（g）+ 1/2 O₂（g）= CO₂ΔH298 = -282.98 kJ/mol

四、煙氣升溫原理

一氧化碳燃燒反應為放熱過程，根據反應熱力學參數進行計算，8000mg/Nm³的CO完全氧化生成CO₂所釋放能量為80 .8kJ/Nm³(1molCO完全轉化釋放熱能282.98kJ/mol）。根據煙氣組成計算，煙氣密度為：ρ=1.328kg/Nm³，煙氣比熱容：C=998J/（kg·℃），尾氣溫升(理論計算)約60℃。通過換熱器，将催化反應釋放的熱能提供給脫硫後的煙氣，達到脫硝反應所需溫度，節省能耗成本4.00～5.32元/噸礦。

工藝流程

以某燒結機單塔的煙氣治理改造為例：

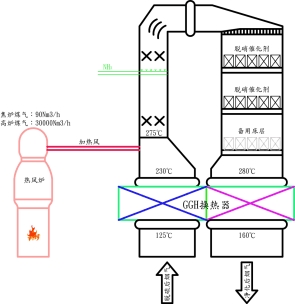

改造前：

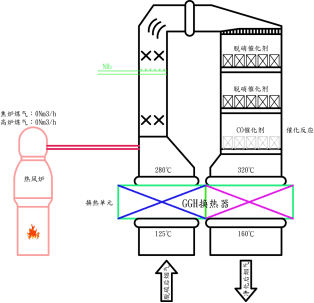

改造後：
